KERN IoP | ENERGY · MONITOREO ENERGÉTICO EN TIEMPO REAL
Entienda el comportamiento energético de su máquina durante la producción.
Conozca cuándo, cuánto y cómo consume energía su máquina. Identifique periodos de mayor demanda, consumos fuera de patrón y oportunidades de mejora para controlar el costo energético y producir cada pieza de manera más eficiente.
Potencia en tiempo real
Consumo e históricos
Cambios de comportamiento

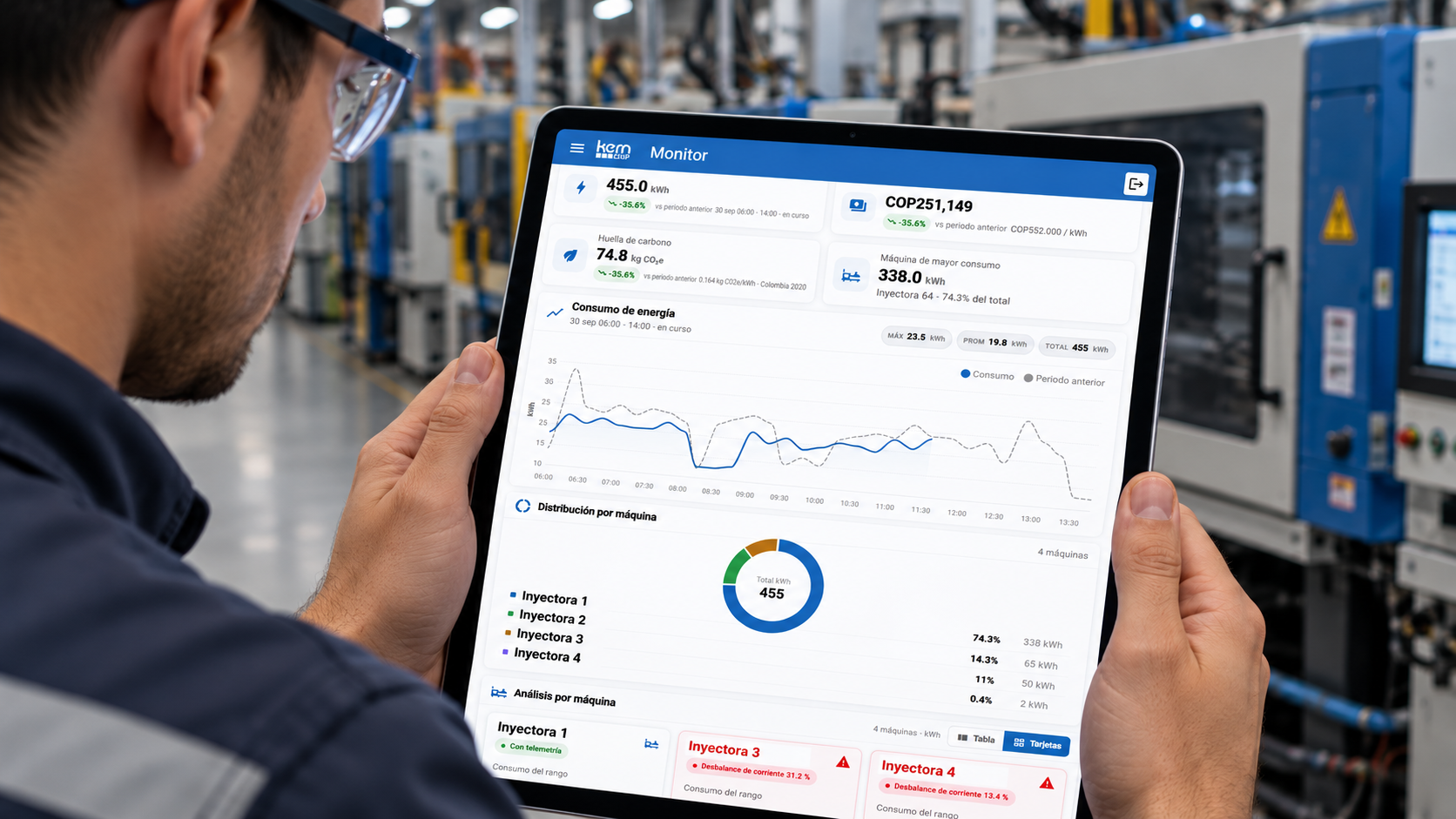

KERN IoP | ENERGY: consumo energético, históricos y distribución por máquina disponibles para el análisis de la operación.
INFORMACIÓN PARA ENTENDER MEJOR SU MÁQUINA
Convierta el consumo eléctrico en información útil para la operación.
El comportamiento energético cambia con la operación de la máquina. Los históricos de potencia y consumo permiten reconocer patrones, comparar periodos de trabajo y detectar variaciones que merecen atención.
KERN IoP | ENERGY mantiene esta información disponible para que producción, mantenimiento e ingeniería puedan revisar qué estaba ocurriendo en la máquina, identificar comportamientos inusuales y sustentar sus decisiones con registros objetivos.
VISIBILIDAD CONTINUA
Conozca el comportamiento energético
Observe potencia y consumo durante la operación y disponga de un histórico para analizar su evolución.
CAMBIOS DE COMPORTAMIENTO
Detecte variaciones con mayor rapidez
Identifique incrementos, caídas o patrones diferentes a los habituales y dirija el análisis hacia el momento relevante.
CONTEXTO OPERACIONAL
Comprenda mejor paradas y periodos de baja actividad
Revise cómo se comportó el consumo antes, durante y después de una interrupción o cambio de operación.
KERN IoP | ENERGY / APLICACIÓN EN PLANTA
Antes de instalar, delimite qué equipos entran en la medición.
Ubicar las alimentaciones de la inyectora y los periféricos seleccionados permite definir una configuración coherente. La instrumentación se especifica de acuerdo con los circuitos y la operación de la planta.
01 / MÁQUINA
Alimentación de la inyectora
Identifique tensión, fases, circuito y condiciones de operación correspondientes a la máquina.
02 / AUXILIARES
Conexiones de la celda
Defina cuáles equipos de secado, termorregulación y refrigeración se medirán de forma independiente.
La misma necesidad puede abordarse midiendo una máquina o varias conexiones independientes de una celda.
EL ALCANCE LO DEFINE LA PREGUNTA
Mida una máquina, relacione el proceso o amplíe la mirada a toda la celda.
KERN IoP | ENERGY puede comenzar en un único punto y crecer con la necesidad de análisis. La arquitectura eléctrica, los datos de producción y las señales disponibles determinan qué indicadores pueden construirse.
01 / MACHINE
Una alimentación, una referencia clara.
Para estudiar la energía de una máquina, construir una línea base o seguir cambios en su comportamiento eléctrico.
02 / PROCESS
Energía conectada al ciclo y a la producción.
Al integrar referencia, masa, cantidad o señales de ciclo, la medición puede convertirse en kWh/kg, kWh/pieza o energía por ciclo.
03 / CELL
Separe la inyectora de sus auxiliares.
Mida varias conexiones trifásicas o monofásicas y compare cuánto aporta cada carga al consumo de la celda instrumentada.
INTERPRETACIÓN DE LA MEDICIÓN
Potencia, energía y conexiones: tres lecturas distintas.
Potencia de cada alimentación
El valor instantáneo, en kW, ayuda a ubicar cambios y picos mientras el equipo está funcionando.
Energía durante el período
Los kWh corresponden al consumo acumulado de cada conexión efectivamente instrumentada.
Alcance eléctrico identificado
En una celda solo se separa aquello que se mide por alimentación independiente. Tres fases de una alimentación no son tres equipos.
Indicador por producción
kWh/kg o kWh/pieza necesitan además datos confiables de producción y un período compatible.

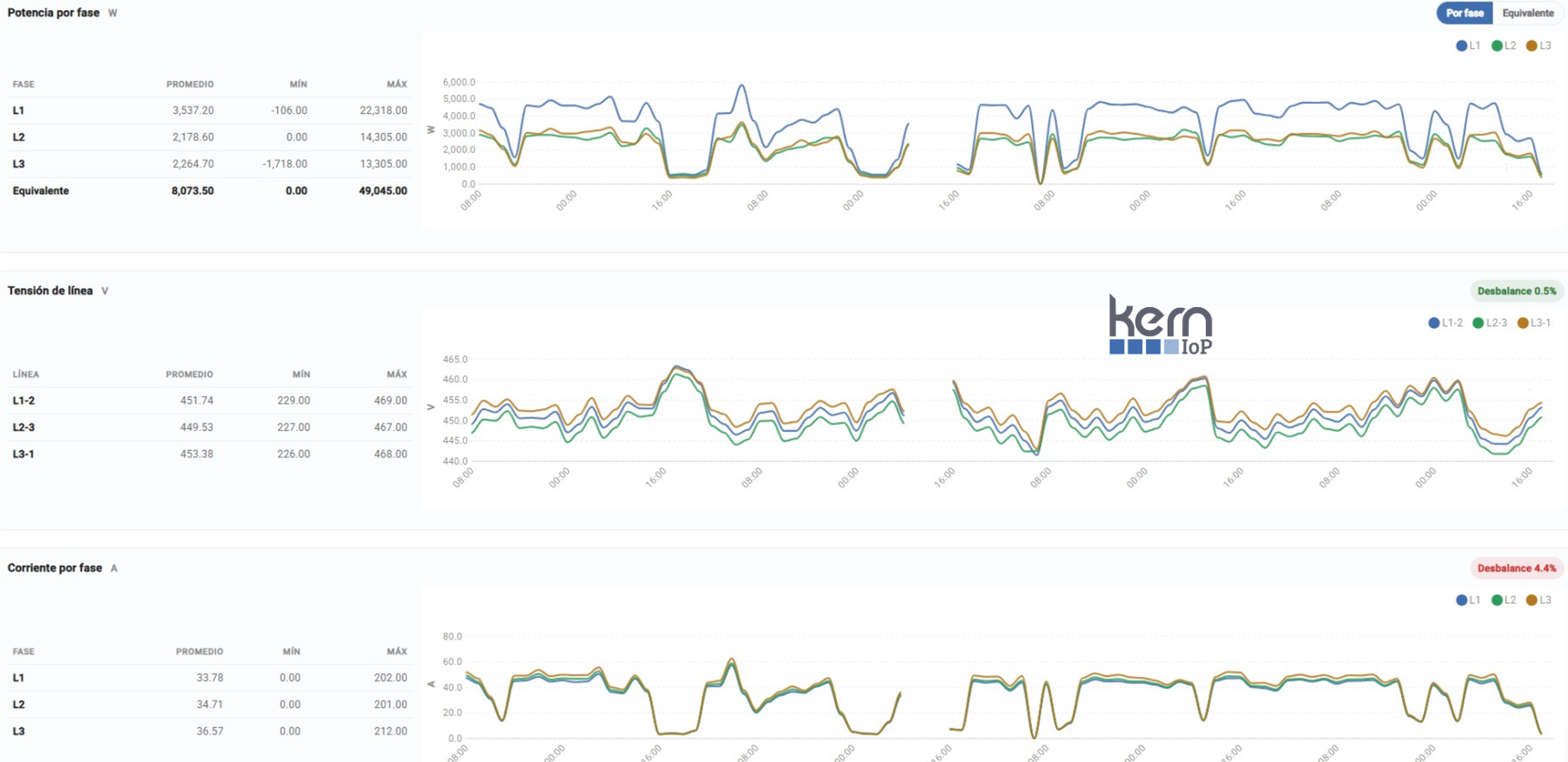

CALIDAD DEL SUMINISTRO · MÁS ALLÁ DE LOS kWh
Cuando una máquina se detiene, conviene mirar también la red.
Una caída de tensión, un desequilibrio entre fases o un pico anormal puede durar poco y desaparecer antes de que mantenimiento llegue a la máquina. El valor del monitoreo continuo está en conservar el contexto eléctrico del momento en que ocurrió la parada.
Con KERN IoP | ENERGY, la alimentación deja de ser únicamente una cifra acumulada de consumo: puede convertirse en un histórico para comparar tensión, fases, potencia y energía con los eventos de producción que estén disponibles en la instalación.
LA PREGUNTA CAMBIA
No solo “¿cuánto consumió?”, sino “¿qué estaba pasando eléctricamente cuando la máquina falló?”
Cinco señales que vale la pena dejar registradas.
01 · TENSIÓN
Caídas y variaciones
Revise cuándo la tensión se aleja de su comportamiento habitual y compare la marca de tiempo con alarmas, reinicios o paradas de la máquina.
02 · FASES
Desequilibrio entre fases
Cuando la instrumentación entrega valores por fase, compare tensiones y corrientes. Un desequilibrio persistente merece investigación porque puede incrementar pérdidas y calentamiento en cargas trifásicas.
03 · DEMANDA
Picos de potencia
Identifique en qué momentos aparece la mayor demanda y qué equipos estaban activos. El histórico permite separar un pico recurrente de un evento realmente atípico.
04 · MANTENIMIENTO
Consumos que dejan de parecer normales
Si una máquina en un estado comparable empieza a demandar más potencia que su propia referencia histórica, el dato puede convertirse en una señal para inspeccionar el equipo. La energía no diagnostica por sí sola la falla; ayuda a decidir dónde mirar.
05 · TRAZABILIDAD
Un historial para dejar de discutir de memoria
Conserve registros fechados del punto medido para revisar recurrencias, comparar turnos y correlacionar eventos eléctricos con producción. Si se requiere una reclamación o un estudio formal de calidad de potencia, deben aplicarse los requisitos metrológicos y regulatorios correspondientes.
DE UN EVENTO A UNA HIPÓTESIS VERIFICABLE
1. Detecte la desviación eléctrica
→
2. Correlacione hora, máquina y estado
→
3. Decida si investigar red, máquina o proceso
Nota técnica. IEC 61000-4-30 define métodos para medir fenómenos de calidad de potencia como magnitud de tensión, caídas, elevaciones, interrupciones y desequilibrio. Una medición operativa de KERN ENERGY no debe confundirse automáticamente con un estudio Clase A; la capacidad de caracterizar eventos depende de la instrumentación y resolución seleccionadas.
IEC 61000-4-30 ↗ · DOE · Voltage Unbalance ↗ · CREG · Calidad de la potencia ↗
HUELLA DE PROCESO · POTENCIA VS. TIEMPO
La energía de un ciclo también tiene forma.
Al registrar potencia con referencia temporal suficiente y relacionarla con el ciclo, puede construirse una Huella de Proceso: una curva que permite comparar cómo cambia la demanda eléctrica entre condiciones de fabricación.
La comparación debe hacerse entre corridas estables y condiciones documentadas. La curva no sustituye la evaluación de calidad; la complementa.
UNA MISMA PIEZA · DOS CONDICIONES
Compare la referencia con el ajuste.
FASES QUE PUEDEN REFERENCIARSE CUANDO EXISTEN LAS SEÑALES CORRESPONDIENTES
Cierre
Inyección
Sostenimiento
Plastificación
Enfriamiento
CONDICIÓN A · REFERENCIA
Energía/ciclo + tiempo de ciclo + calidad documentada.
CONDICIÓN B · AJUSTE
Repita la medición y compare diferencias sobre condiciones equivalentes.
ENERGY · PARA PROFUNDIZAR
Después de medir, ¿qué conviene analizar?
La lectura eléctrica explica cuánta potencia y energía registra un punto; para interpretar el proceso es necesario saber qué se estaba fabricando y en qué estado operaban los equipos.
¿Cuánta energía consume la celda mientras espera?
Separe los estados de la inyectora y sus auxiliares mediante datos del período medido.
¿Se está midiendo la máquina o toda la celda?
Defina los circuitos incluidos antes de atribuir el consumo a un equipo o producto.
¿Qué datos necesita gerencia para estudiar el costo?
Relacione energía, tiempo y capacidad con las condiciones de fabricación.
USO DE LOS DATOS

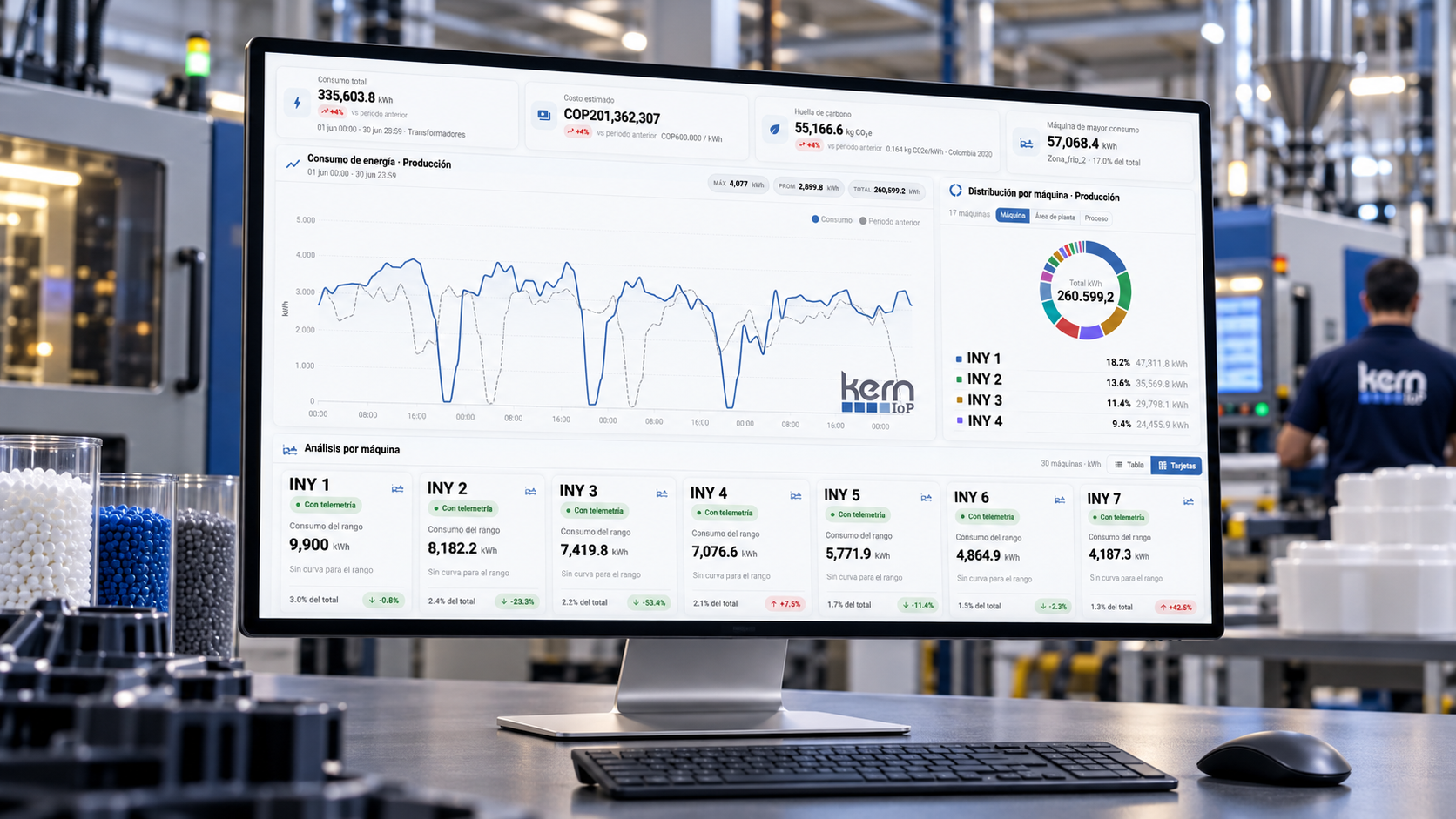

Información que puede revisar en producción.
01
Distribución por equipo
Distinga las señales de las cargas eléctricas que fueron incluidas en el alcance de medición.
02
Actividad fuera de producción
Observe potencia persistente durante períodos de espera; clasificar el estado requiere señales o registros adicionales.
03
Comparación de períodos
Documente una condición inicial y compare períodos equivalentes después de un cambio de operación.
SEGÚN LA RESPONSABILIDAD
La misma medición responde preguntas diferentes.
Gerencia
¿En qué celda conviene profundizar antes de invertir?
Gestión energética
¿Qué punto consume, cuánto y durante qué período?
Ingeniería de procesos
¿Qué cambió en potencia y energía después del ajuste?
SOSTENIBILIDAD · CO₂e · ISO 50001
Sostenibilidad industrial basada en datos de energía.
El registro continuo de kWh aporta una base cuantitativa para iniciativas de sostenibilidad industrial, eficiencia energética y seguimiento ambiental. Los históricos permiten comparar el desempeño energético en el tiempo y apoyar estimaciones de emisiones de CO₂e mediante factores de emisión y criterios documentados.
ISO 50001:2018 establece un marco para implementar y mejorar un sistema de gestión de la energía, con foco en el desempeño energético, la eficiencia, el uso y el consumo. Los datos históricos de KERN IoP | ENERGY pueden aportar información para el seguimiento de indicadores, líneas base y objetivos de mejora energética definidos por cada organización.
Para análisis de huella de carbono de producto u otros inventarios ambientales, los registros de energía pueden integrarse con datos de producción, factores de emisión y el alcance metodológico correspondiente.
Desempeño energético
Uso, consumo e históricos comparables
CO₂e
Estimaciones con factores documentados
ISO 50001
Seguimiento y mejora continua de la energía
AMPLÍE EL ALCANCE DE SU MEDICIÓN
Conozca el consumo energético de cada producto
Si necesita indicadores como kWh/kg, kWh/pieza o energía por ciclo, KERN IoP puede complementar la medición eléctrica con la sensórica, la adquisición de datos y el software necesarios para incorporar información de producción en tiempo real.
Según la aplicación, pueden integrarse variables como cantidad producida, peso, referencia en proceso, estados de máquina o señales de ciclo. Esta información se relaciona con los datos de consumo energético para obtener indicadores que permitan analizar y comparar productos, máquinas, turnos y condiciones de proceso.

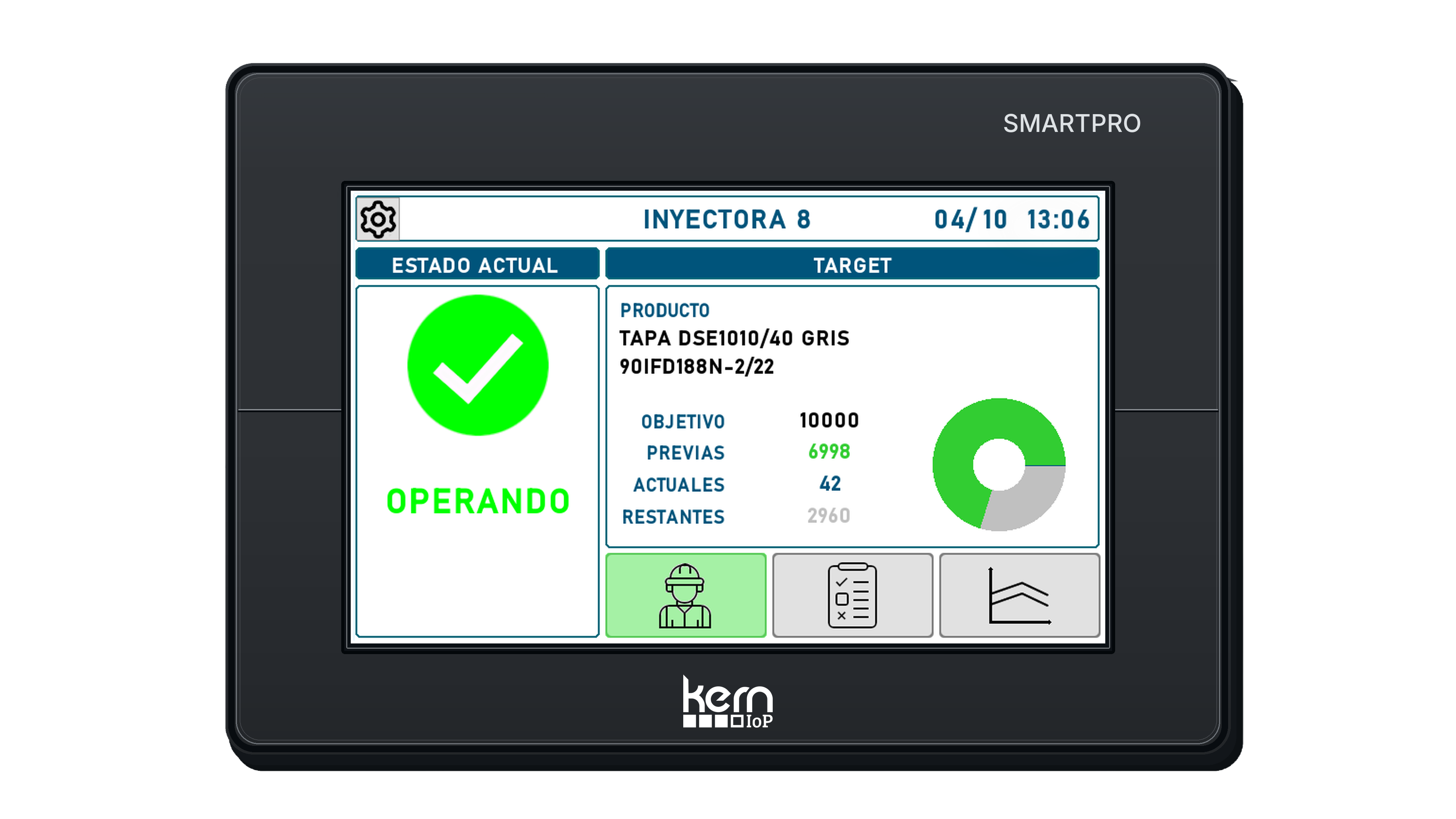

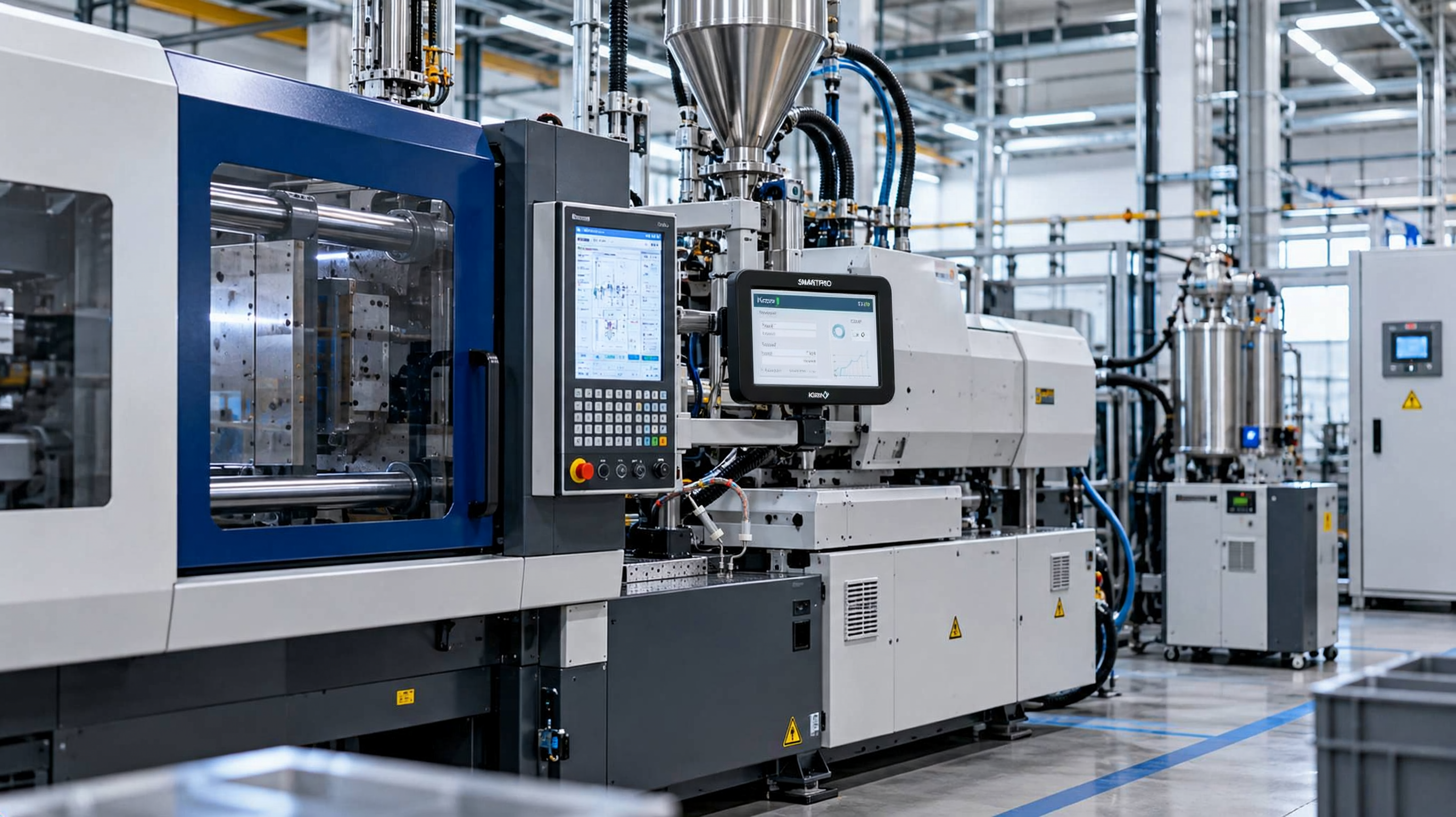

La solución puede ampliarse con KERN IoP | SMARTPRO, instrumentación adicional y las herramientas de monitoreo y análisis de KERN IoP, integrando en una misma plataforma información de energía, producción y proceso.
PRODUCCIÓN + PROCESO + ENERGÍA
Los datos de producción pueden formar parte de la misma arquitectura.
SMARTPRO permite incorporar información de operación y producción junto con señales de máquina y otras variables disponibles. KERN IoP puede definir la instrumentación y el software apropiados para cada aplicación.
kWh/pieza
Por producto
kWh/kg
Por masa procesada
kWh/ciclo
Por ciclo de proceso
EUROMAP 60 · DEFINIR LA FRONTERA DE MEDICIÓN
El mismo kWh/kg puede responder preguntas diferentes.
EUROMAP 60 separa la evaluación de la máquina de la medición relacionada con un producto y un proceso específicos. Esa diferencia es útil para decidir qué debe incluirse en la medición antes de interpretar un consumo específico.
EUROMAP 60.1 · MACHINE RELATED
Cuando la pregunta es la eficiencia de la máquina.
Define una clasificación basada en consumo específico e inactividad para describir la eficiencia de máquinas de inyección bajo condiciones de comparación. Busca aislar la máquina de influencias del molde y del cliente.
- Útil para comparar máquinas de tamaños similares.
- No incluye, entre otros, periféricos, transporte de material ni energía para refrigeración del molde.
- La frontera de medición está centrada en la máquina básica.
EUROMAP 60.2 · PRODUCT RELATED
Cuando la pregunta es cuánto consume fabricar un producto.
Define el consumo eléctrico para una máquina específica, fabricando un producto específico con un proceso específico. La recomendación separa el consumo en bloques y exige documentar condiciones del proceso y del producto.
- Incluye máquina/control y calentamiento; otros bloques dependen del alcance documentado.
- Puede incorporar determinados periféricos como bloques opcionales.
- Relaciona la energía con producto, masa, ciclo y condiciones de fabricación.
¿Dónde entra KERN IoP?
La arquitectura puede instrumentar una única alimentación o varias conexiones de la celda y, cuando se integran los datos de producción, relacionar la energía con kg, piezas o ciclos. Una aplicación formal de EUROMAP 60.1 o 60.2 exige respetar las condiciones, límites e instrumentación definidos por la recomendación; no toda instalación de monitoreo equivale por sí sola a un ensayo EUROMAP.
SERVICIO · OPTIMIZACIÓN ENERGÉTICA DE PROCESO
Optimice el proceso para reducir la energía por pieza.
PM Tec Engineering, a través de su división para industria 4.0, KERN IoP, ofrece estudios de optimización que parten de una condición de referencia, comparan ciclos equivalentes y evalúan ajustes de proceso orientados a reducir la energía por ciclo y, cuando existe margen técnico, también el tiempo de ciclo.
La calidad del producto y la estabilidad del proceso forman parte de cada comparación. La optimización busca una condición documentada que combine eficiencia energética, desempeño del ciclo y cumplimiento de las especificaciones del producto.
01 · MEDIR
Construir la referencia
Registre ciclos estables y documente máquina, molde, material, parámetros y calidad.
02 · OPTIMIZAR
Evaluar ajustes
Busque una condición más eficiente dentro de la ventana de proceso y los criterios de calidad.
03 · VERIFICAR
Comparar el resultado
Compare energía/ciclo, tiempo de ciclo y variables de calidad sobre condiciones equivalentes.
El potencial de mejora se determina a partir de la condición inicial, el material, el molde, la máquina y el margen de optimización disponible. La medición y la verificación permiten cuantificar el resultado alcanzado.
PREGUNTAS FRECUENTES · KERN IoP | ENERGY
Respuestas sobre monitoreo energético industrial.
Estas son algunas de las preguntas más comunes al evaluar la medición energética de una máquina o una celda de producción.
¿Qué mide KERN IoP | ENERGY?
Registra potencia y energía eléctrica de la alimentación instrumentada y, según la configuración, variables como tensión y corriente por fase para analizar el comportamiento eléctrico de la máquina.
¿Puede medir una alimentación trifásica?
Sí. La instrumentación se configura de acuerdo con la instalación eléctrica y permite conservar históricos de las variables medidas en las tres fases para estudiar su comportamiento en el tiempo.
¿Cómo ayuda a controlar el costo de producción?
Los históricos permiten localizar periodos de alta demanda, esperas, interrupciones y cambios de comportamiento. Esa información ayuda a enfocar acciones de eficiencia energética y a verificar su efecto con datos medidos.
¿Puede obtenerse kWh/kg, kWh/pieza o energía por ciclo?
Sí. Al integrar los datos eléctricos con información de producción, KERN IoP puede relacionar la energía con masa procesada, piezas producidas o ciclos y construir indicadores específicos para la aplicación.
¿Qué diferencia hay entre ENERGY y ENERGY: Cell?
KERN IoP | ENERGY puede comenzar con la alimentación de una máquina. KERN IoP | ENERGY: Cell amplía el alcance para separar varias conexiones independientes de la celda, como la inyectora y equipos auxiliares seleccionados.
¿Cómo puede apoyar una gestión energética basada en ISO 50001?
Los registros históricos de energía pueden aportar datos para el seguimiento de indicadores, líneas base y objetivos de mejora energética definidos por la organización dentro de su sistema de gestión de la energía.
Configure KERN IoP | ENERGY para su máquina.
Compártanos los datos eléctricos básicos de la máquina y el objetivo de medición. Nuestro equipo revisará la aplicación y propondrá la configuración de instrumentación y monitoreo adecuada.
