HARDWARE · ADQUISICIÓN EN PLANTA
KERN IoP | SMARTHUB y SMARTPRO
Adquiera señales de sensores y controladores e incorpore la información que registra el personal junto a la máquina. Orden, molde, material, paradas y resultados de producción pueden quedar vinculados con las variables medidas, según la configuración del proyecto.
Señales de máquina
Registro del personal
Producción y calidad
DOS COMPONENTES QUE TRABAJAN JUNTOS
SMARTHUB reúne las señales de planta. En SMARTPRO se registran los datos de operación.
KERN IoP | SMARTHUB adquiere las señales de la instalación. La interfaz táctil KERN IoP | SMARTPRO permite que el personal registre datos de operación junto a la máquina. Las conexiones, la instrumentación y los formularios se definen para cada proyecto.
01 · CONCENTRADOR DE DATOS
KERN IoP | SMARTHUB
Recibe señales de sensores, medidores, controladores y equipos conectados. Cuando el proyecto lo requiere, también puede integrar resultados de instrumentos de inspección, como balanzas o sistemas de visión artificial. Estos datos se combinan con los registros procedentes de la interfaz táctil antes de transferirse a la plataforma.
Qué hace este componente
La instrumentación puede contemplar energía, caudal, temperatura, presión, señales PLC y resultados de equipos de medición o inspección, según las entradas e interfaces disponibles. El SMARTHUB centraliza estos registros junto con el contexto enviado por la interfaz táctil.
02 · REGISTRO DEL OPERARIO
KERN IoP | SMARTPRO
El personal incorpora orden, producto, material, molde, cavidades, cantidades y causas de parada, según los formularios y sensores incluidos en la instalación.
Qué hace este componente
Los campos operativos proporcionan contexto para interpretar los datos automáticos. Los operadores pueden identificar eventos y condiciones que no son deducibles de una señal eléctrica o de máquina.
FUENTES DE INFORMACIÓN
Tres fuentes de información integradas en la misma instalación.
SMARTHUB integra las variables medidas y los datos disponibles en los sistemas de control con los registros que el personal ingresa en SMARTPRO. La combinación exacta se define para cada instalación.
01
Sensores y señales
Captura variables mediante instrumentación y entradas definidas para el proyecto. También puede incorporar datos de equipos de medición e inspección cuando exista una interfaz adecuada. Se revisan el tipo de señal, el rango, la resolución necesaria y las condiciones de instalación.
02
Sistemas de control
La conexión con PLC, controladores o interfaces de máquina depende del equipo, los protocolos disponibles y su documentación. La compatibilidad se confirma antes de ofrecer la integración.
03
Registro del operario
La interfaz en planta incorpora información que una señal no identifica por sí sola: orden, producto, material, causas de parada, cantidades o resultados de calidad, según la configuración.
KERN IoP | SMARTPRO · REGISTRO OPERACIONAL
Una señal indica cuándo ocurrió algo. El personal de planta ayuda a explicar por qué.
En SMARTPRO, el personal registra información a pie de máquina para interpretar los datos automáticos. En aplicaciones de inyección pueden registrarse orden, molde, cavidades activas, operario, materia prima, causas de parada y resultados de calidad, de acuerdo con la configuración del proyecto.
La máquina aporta los registros
Señales analógicas o digitales de sensores y controladores definidos para la instalación. La lectura mediante interfaces industriales se confirma según la documentación y las posibilidades reales del equipo.
El personal aporta el contexto
El equipo de producción puede documentar orden, molde, cavidades activas, material, responsable, cambios y causas de parada. La pantalla táctil y la lectura de códigos se incorporan cuando hacen parte de la configuración.
El resultado completa el análisis
Cantidades conformes y rechazadas pueden vincularse con el período, la referencia y las condiciones de fabricación disponibles, ya sea mediante registro del personal o sensores definidos para el proyecto.
Esta combinación permite investigar diferencias de ciclo, consumo y calidad. El OEE requiere los registros necesarios de disponibilidad, rendimiento y calidad; un análisis detallado de la huella del ciclo exige instrumentación y resolución temporal acordes con ese objetivo.
KERN IoP | SMARTPRO · INTERFAZ TÁCTIL
Información operativa disponible junto a la máquina.
La interfaz táctil permite consultar el estado de producción, registrar resultados de calidad y revisar variables incorporadas al sistema. Los formularios, señales y vistas disponibles se definen para cada instalación.

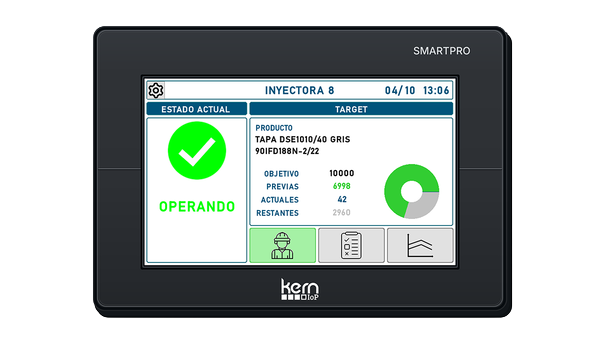

01 · PRODUCCIÓN
Estado y avance de producción
El personal puede consultar el estado de la máquina, la referencia y el avance de la orden desde el puesto de trabajo.

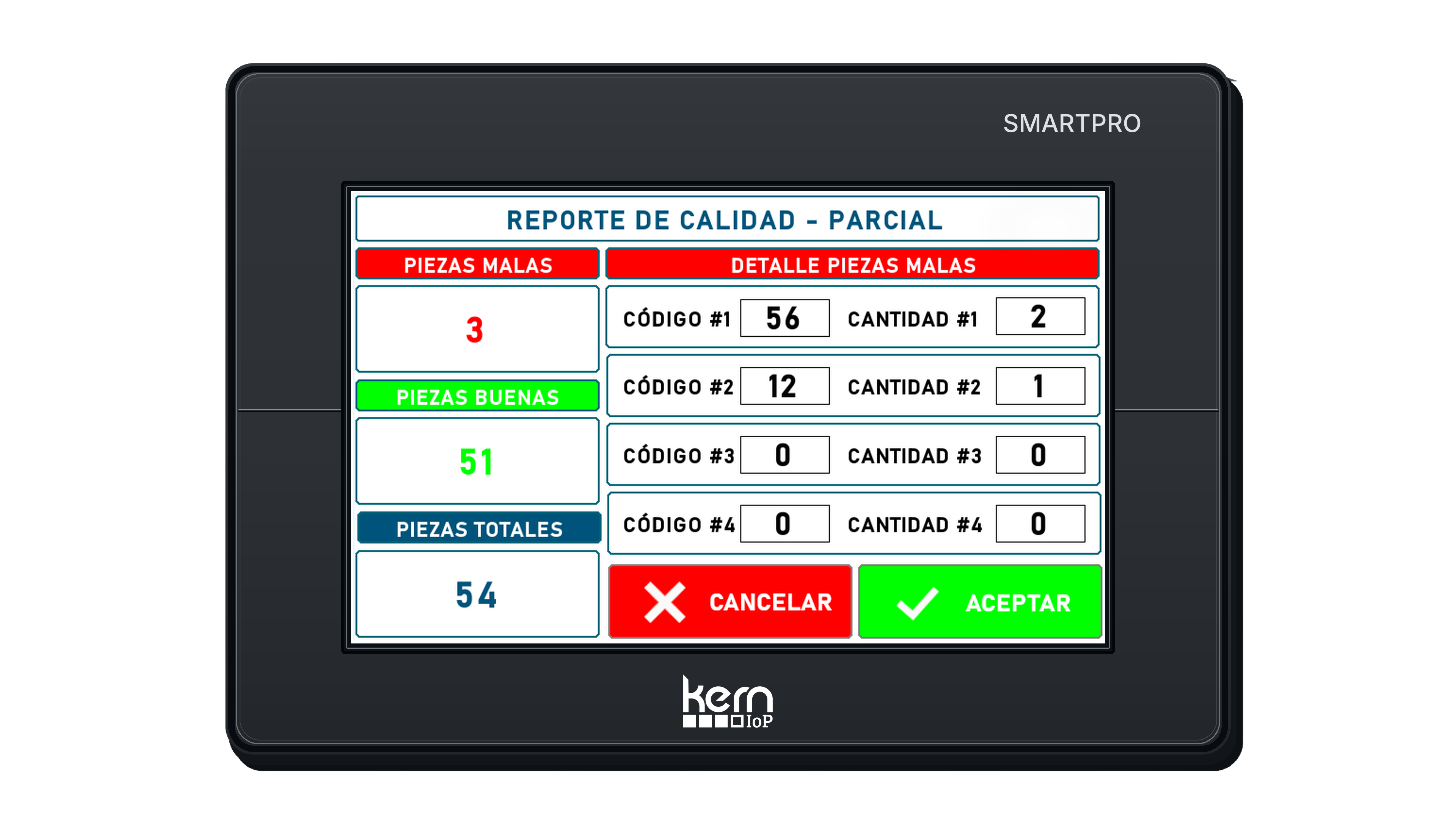

02 · CALIDAD
Registro de calidad en proceso
El operario puede reportar piezas conformes y rechazadas y asociar el resultado con la orden y el período de fabricación.

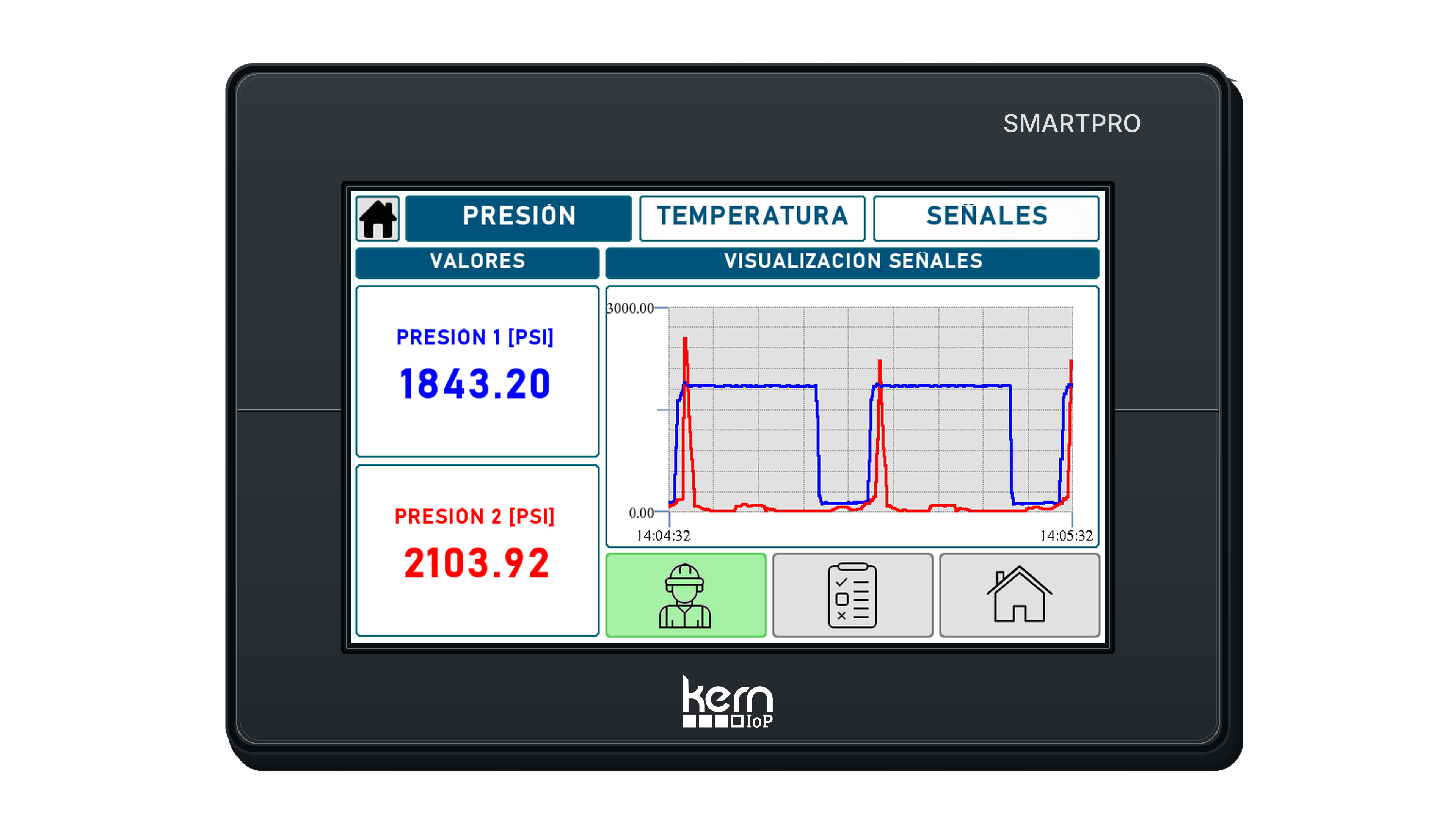

03 · PROCESO
Variables de proceso en planta
Las vistas configuradas permiten revisar señales y tendencias adquiridas en la instalación mientras se trabaja con la máquina.
Los campos, sensores y señales de cada vista se definen para cada instalación.
DATOS EN PLANTA · CONOCIMIENTO APLICADO
Información útil para decisiones de producción, calidad y mantenimiento.
Los registros del operario y las señales de los equipos adquieren valor cuando se relacionan con una pregunta concreta de ingeniería o de operación.
Mantenimiento y confiabilidad
Horas reales y eventos que complementan el diagnóstico de mantenimiento.

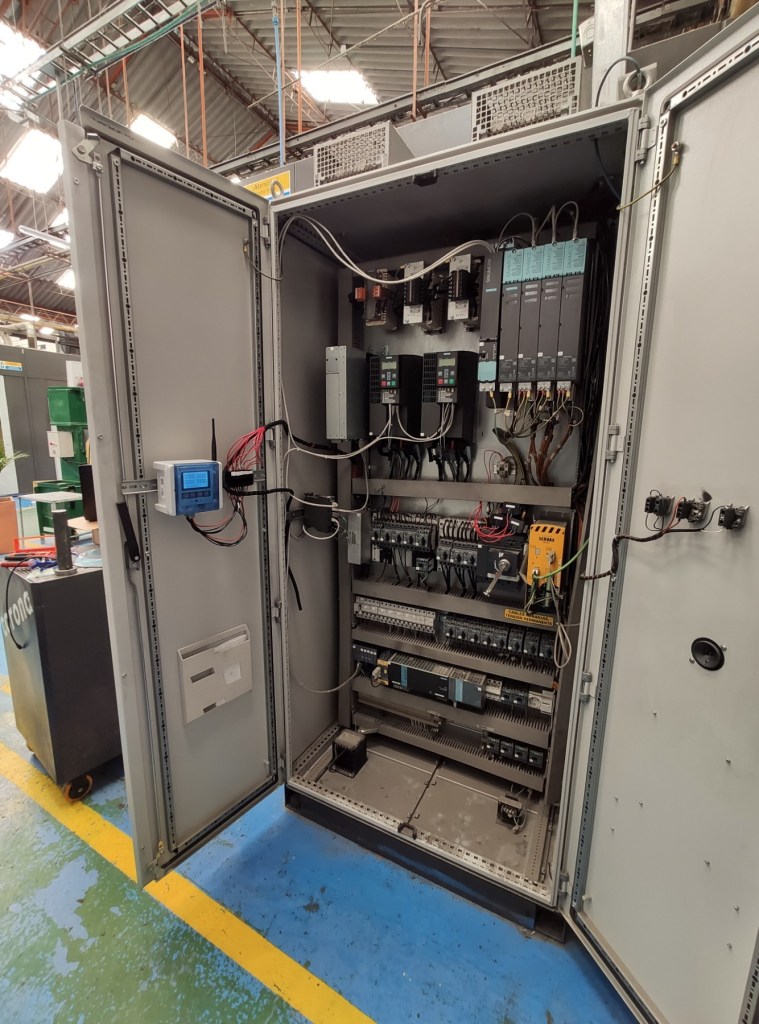

HARDWARE · INSTALACIÓN Y CONEXIONES

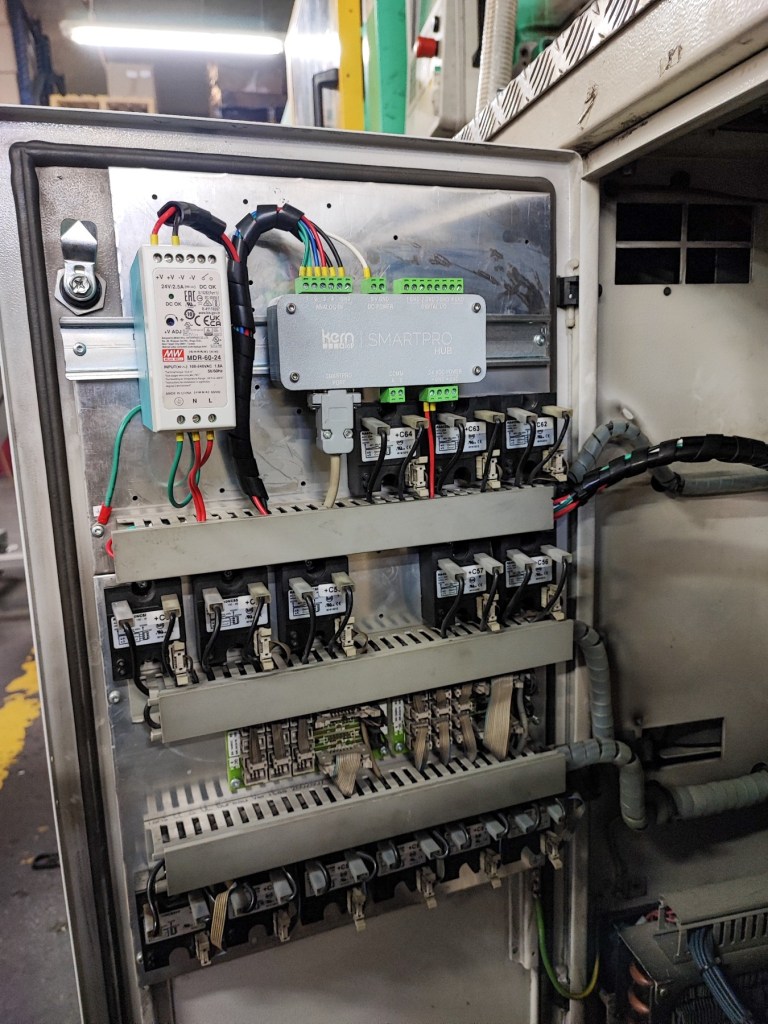

Instalación en planta y conexiones del SMARTHUB.
Para integrar el SMARTHUB y la interfaz SMARTPRO se revisan los puntos de montaje, las señales disponibles, la alimentación y la red de planta. El montaje y las conexiones se comprueban sobre la máquina.
DEFINICIÓN TÉCNICA
Configuración para una aplicación concreta.
Las señales, la frecuencia de registro, el almacenamiento y las conexiones necesarias se definen según la máquina y el objetivo de la aplicación. KERN integra hardware y software propios con componentes industriales seleccionados para cada proyecto.
Para definir la instalación revisamos:
- Marca, modelo y documentación disponible de la máquina.
- Variables, estados e indicadores que se necesitan registrar.
- Sensores, señales e interfaces existentes.
- Condiciones de alimentación, montaje y red.
- Información que debe incorporar el personal de planta.
HARDWARE · PREGUNTAS FRECUENTES
Qué conviene definir antes de instalar el hardware.
¿Qué datos puede adquirir el SMARTHUB?
Puede adquirir señales de la máquina y de los sensores e integrar los registros del operario ingresados en SMARTPRO. Las variables exactas dependen de la conectividad, la instrumentación y el alcance definido para cada instalación.
¿Puede instalarse en máquinas existentes?
Sí, siempre que se definan correctamente los puntos de montaje, alimentación, red y señales disponibles. La integración se diseña para cada máquina y no implica sustituir su sistema de control.
¿Qué información puede registrar el operario?
Según la configuración, puede registrar estados, órdenes, cantidades producidas, resultados de calidad, causas de parada u otros datos operativos que aporten contexto a las señales automáticas.
¿El SMARTHUB necesita conexión de red?
La necesidad de red depende de la arquitectura. Para enviar información a servicios remotos o a KERN IoP | MONITOR se requiere la conectividad acordada; la infraestructura se revisa antes de la instalación.
